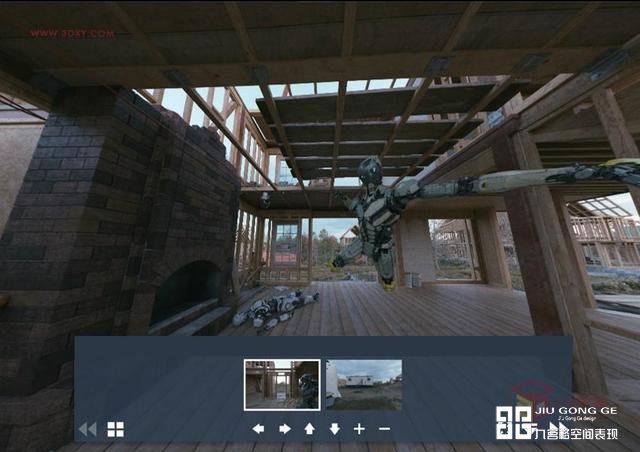

隨著照片級效果的出現，技術的突破，房地產、建筑、室內設計可視化領域的全景效果圖也火了起來。目前在建E全景官網我們也可以看到360°交互的展示形式。

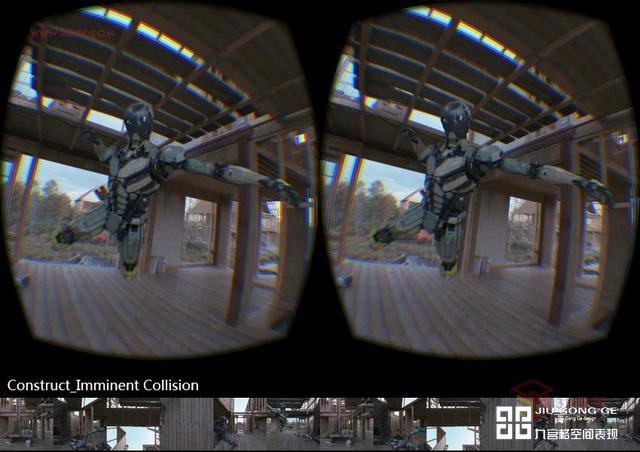

如今V-Ray 3.2以上的版本還可以創建VR物理攝像機和VRayStereoscopic，兩個新的VR相機類型輸出的立體多維和球面立體圖像，可以直接應用于Oculus Rift和三星Gear VR等VR設備中。





今天帶給大家的是利用3ds max2014和V-Ray 3.2輸出可用于VR設備觀看的6×1立體圖像。應用的軟件或設備：3ds max2014、V-Ray 3.2、手機、Oculus VR設備等。

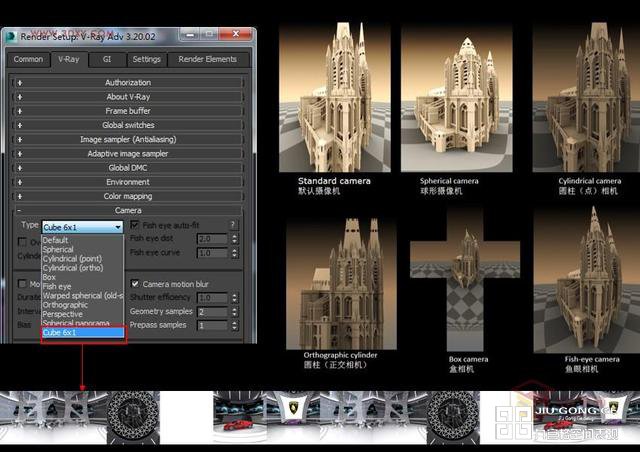

V-Ray 相機的種類比較多，包括Standard camera默認攝像機、Spherical camera球形攝像機、Cylindrical camera圓柱（點）相機、Orthographic cylinder圓柱（正交相機）、Box camera盒相機、Fish-eye camera魚眼相機、Cube 6X1立方體相機相機等，這些相機類型中用得比較多的是Standard camera默認攝像機、Spherical camera球形攝像機和Cube 6X1立方體相機，今天我們就會用到Cube 6X1立方體相機。





利用3ds max制作為VR設備制作6×1立體圖像的流程也不復雜，只要掌握細節問題就能夠跟上VR時代的步伐。

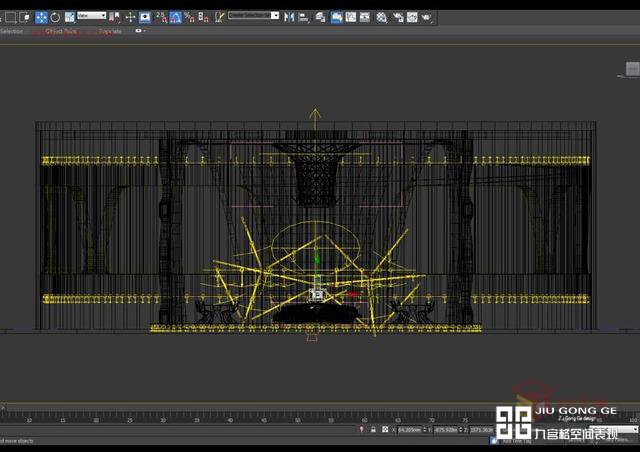

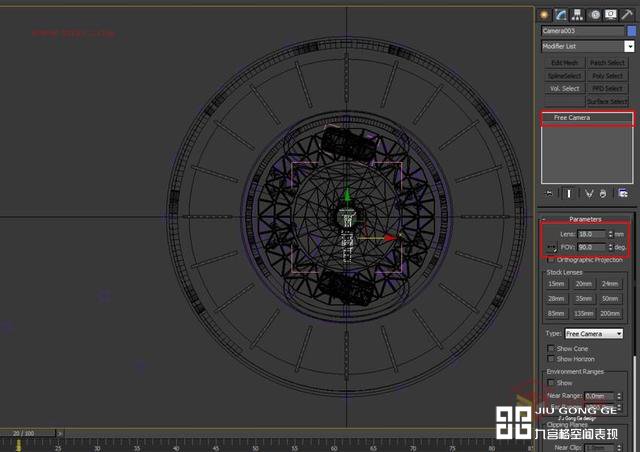

步驟一：場景與攝像機制作→主要是根據CAD平面尺寸圖制作SU模型后倒入3ds max進行材質和模型等要素組合，并根據構圖，在合適的位置放置一個自由攝像機，選擇鏡頭為18，F(xiàn)OV為90。將攝像機高度定在視平線高度來模擬人站在房間里的效果，這也會讓人們在使用Google Cardboard或一些VR瀏覽工具看的時候增加真實感，一般定的高度為1.6米。





步驟二：燈光設置→身處于360環境中的每個角度都需要將燈光設置好，確保在渲染之前你對場景的各個部分都滿意。

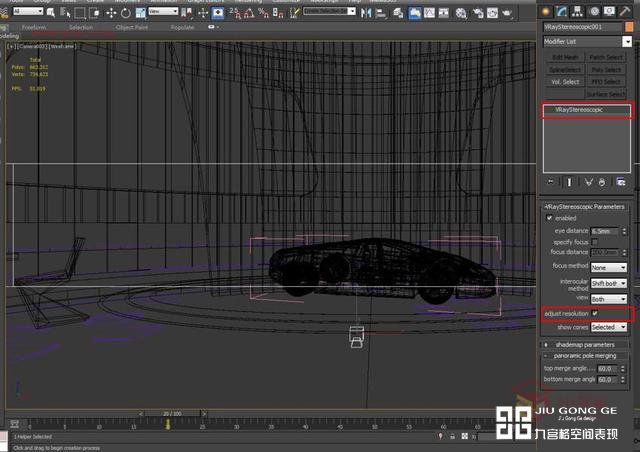

步驟三：VRayStereoscopic的創建→3ds max命令面板的輔助對象里創建一個VRayStereoscopic，Create -> Helper（輔助對象） -> VRay -> VRayStereographic，注意勾選Adjust resolution選項，人眼間距默認為6.5mm。

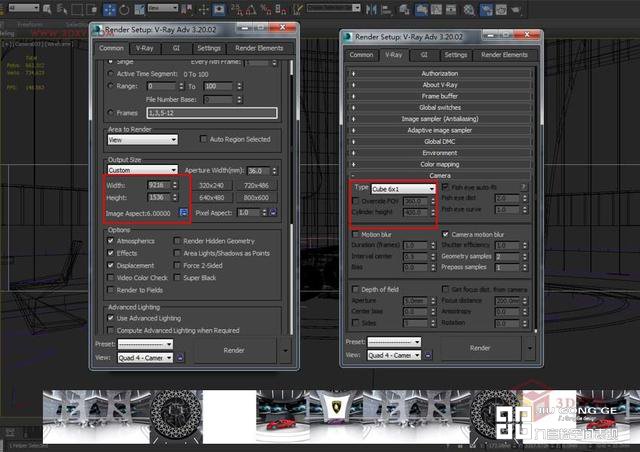

步驟四：渲染輸出→選擇VRay攝像機類型，select VRay -> Camera -> Cube 6x1，并設置輸出尺寸為6：1的比例，比如 9216 x 1536,也有VR設備在手機端也能全屏查看小尺寸的比如2560 x1440。每只眼睛里面都可以看到6×1立方體圖像，總共需要輸出12×1的圖像，每一個立方體都需要1536像素，意味著最終圖像的分辨率必須是18432 x 1536，28百萬像素，相當于一個8K的圖像，比傳統的高清圖像高出16倍。





現在，面臨的挑戰是，渲染時間，特別是在非常復雜的場景可能需要很長的時間。對于6×1立方體，一小時的高清幀將需要16小時

。由于這個室內場景需要更多的GI,它花了近2小時渲染。

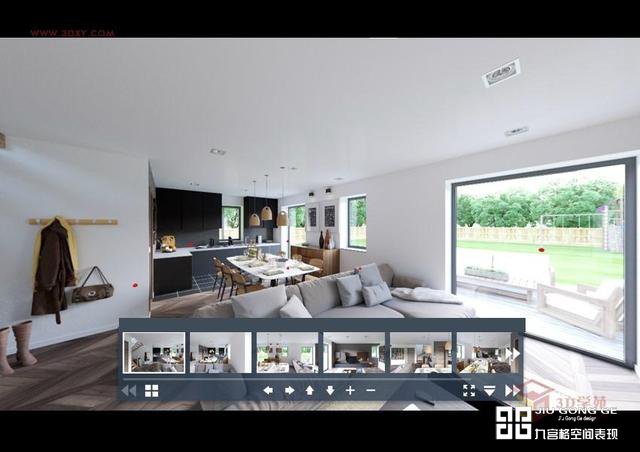

利用建E全景合成編輯后上傳到網頁發布后，可以選擇多種視野角度進行觀看。

效果圖制作設計師在為VR設備設計立體圖像時也會考慮“近大遠小”的透視準則，同時，內容可以被設定為不同的展現方式：可以鎖定在與用戶保持特定距離的位置；也可以是鎖定在環境內，隨著用戶視角的變化而產生相應的變化；也可以不依賴環境，漂浮在任意地方，讓設計師們體驗到周遭世界的宏大和廣袤。這樣的融合使我們的室內設計師和效果圖設計表現工作者有了更為客戶體驗立足的出發點。在這樣的基礎上我們的設計作品才能更能打動我們的消費者，也能更好的讓3dsMax與V-Ray的融合達到一個全新的高度。
